تساعد منصة شرائح نيتريد الغاليوم الجديدة المهندسين على الحصول على تصميمات الرقائق بشكل صحيح من المرة الأولى
| itg-ar.com

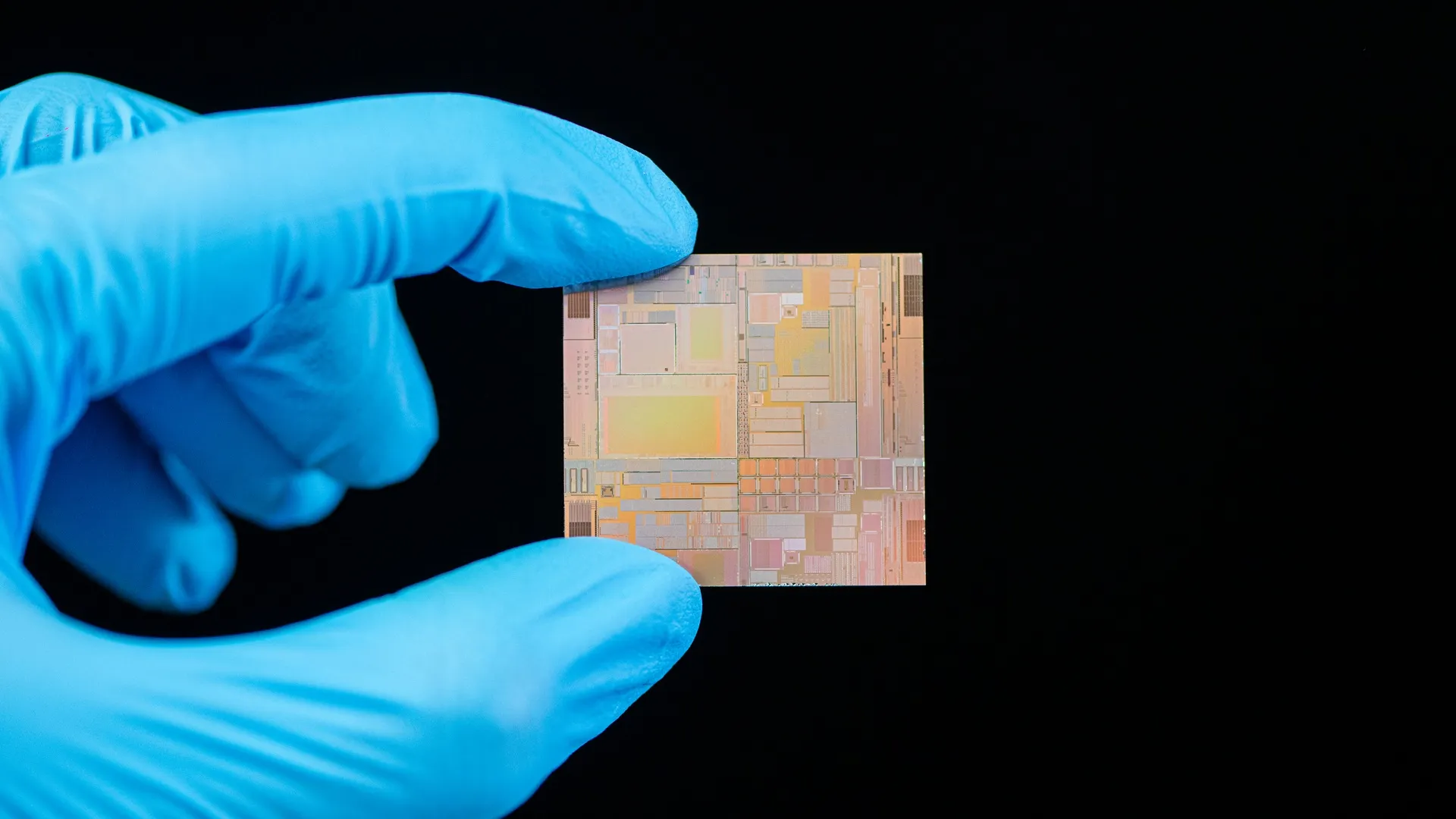

The platform links on-chip design with evaluation board testing before chips are sent for fabrication.Getty Images

تساعد منصة شرائح نيتريد الغاليوم الجديدة المهندسين على الحصول على تصميمات الرقائق بشكل صحيح من المرة الأولى

قدمت Keysight Technologies وWIN Semiconductors سير عمل تصميم مشترك يهدف إلى مساعدة مطوري الدوائر المتكاملة المتجانسة بالموجات الدقيقة (MMIC) من نيتريد الغاليوم (GaN) على تحقيق تصنيع ناجح للرقائق من المحاولة الأولى، مما يقلل من عمليات إعادة التصميم والتأخير الباهظة الثمن. يجمع سير العمل المتكامل بين المحاكاة على الرقاقة والتحقق من التخطيط ثلاثي الأبعاد وتصميم لوحة التقييم خارج الرقاقة في بيئة واحدة. وهو مصمم للشركات التي تقوم بتطوير GaN MMICs المستخدمة في البنية التحتية لـ 5G ونقاط وصول Wi-Fi وحمولات الأقمار الصناعية وأنظمة الرادار الدفاعية. يمكن أن يؤدي فشل الشريط إلى تأخير المشروع لأسابيع لأنه يجب على المهندسين مراجعة التصميم وإرساله مرة أخرى إلى مسبك أشباه الموصلات. يعمل سير العمل الجديد على أتمتة خطوات المحاكاة والتحسين والتحقق قبل التصنيع، مما يساعد المصممين على تحديد المشكلات المحتملة في وقت مبكر من عملية التطوير. وقالت الشركات إن سير العمل يربط برنامج تصميم Keysight مع أحدث مجموعة تصميم عمليات NP 120P GaN (PDK) من WIN Semiconductors، مما يسمح للمهندسين بالتحقق من تصميمات الرقائق قبل إرسالها للتصنيع. تجنب عمليات إعادة التدوير المكلفة يواجه مصممو MMIC أيضًا تحديًا آخر بعد التصنيع: إثبات أن الشريحة تعمل كما هو متوقع عند تركيبها على لوحة تقييم مادية. يسمح سير العمل الجديد للمهندسين بالمشاركة في تصميم وتحسين الرقاقة والحزمة ولوحة الدوائر المطبوعة (PCB) وموصلات الاختبار معًا. وفقًا للشركات، يوفر هذا فهمًا أفضل لأداء النظام في العالم الحقيقي قبل أن يقوم العملاء بتقييم الأجهزة. ويأتي هذا الإعلان مع استمرار نمو الطلب على أجهزة الترددات الراديوية GaN عبر أسواق الاتصالات والفضاء والدفاع. واستشهدت الشركات بتوقعات بأن يصل سوق أجهزة GaN RF العالمية إلى 2.77 مليار دولار بحلول عام 2031، مما يزيد الضغط على مطوري الرقائق لتقصير دورات التصميم وتجنب أخطاء التصنيع. يوفر NP 120P GaN PDK من WIN نماذج عملية وقواعد تخطيط داخل نظام التصميم المتقدم (ADS) الخاص بـ Keysight واحترافية محاكاة دائرة الترددات اللاسلكية، مما يمكّن المصممين من إكمال التحقق ضمن بيئة تصميم موحدة. قال ريتشارد كو، مدير خدمة التصميم في شركة WIN Semiconductors: “يسعدنا التعاون مع Keysight لتقديم حل LVS مخصص ضمن WIN ADS PDK. من خلال الجمع بين خبرة ADS الخاصة بـ Keysight مع PDK القوية لـ WIN وتقنية المعالجة المتقدمة، قدمنا ​​حلاً شاملاً للتحقق يعمل على تبسيط تدفق تصميم العميل وتسريع وقت طرح منتجات الترددات اللاسلكية المتقدمة في السوق بثقة وموثوقية أكبر.” يهدف سير العمل المتكامل إلى تقليل الحاجة إلى أدوات برمجية منفصلة من خلال ربط تصميم الرقائق بتطوير لوحة التقييم في عملية واحدة. يتيح ذلك للمهندسين تحسين المكونات الموجودة على الرقاقة وخارجها قبل الالتزام بالتصنيع. قال نيليش كامدار، المدير العام لبرامج هندسة التصميم في EDA، Keysight: “إن PDK الكامل من WIN، جنبًا إلى جنب مع أدوات المحاكاة والتحقق من Keysight، يمنح المصممين مسارًا واحدًا من تصميم الرقائق إلى لوحة التقييم. يمكن لدور التصميم الآن إثبات الأداء الكامل للنظام قبل التصنيع، مما يمنح عملائها الثقة للالتزام.” وقالت الشركتان إن سير العمل يهدف إلى تحسين كفاءة التصميم مع مساعدة العملاء على تقليل المخاطر وتسريع تسليم منتجات الترددات اللاسلكية القائمة على GaN لتطبيقات الاتصالات والأقمار الصناعية والدفاع.
